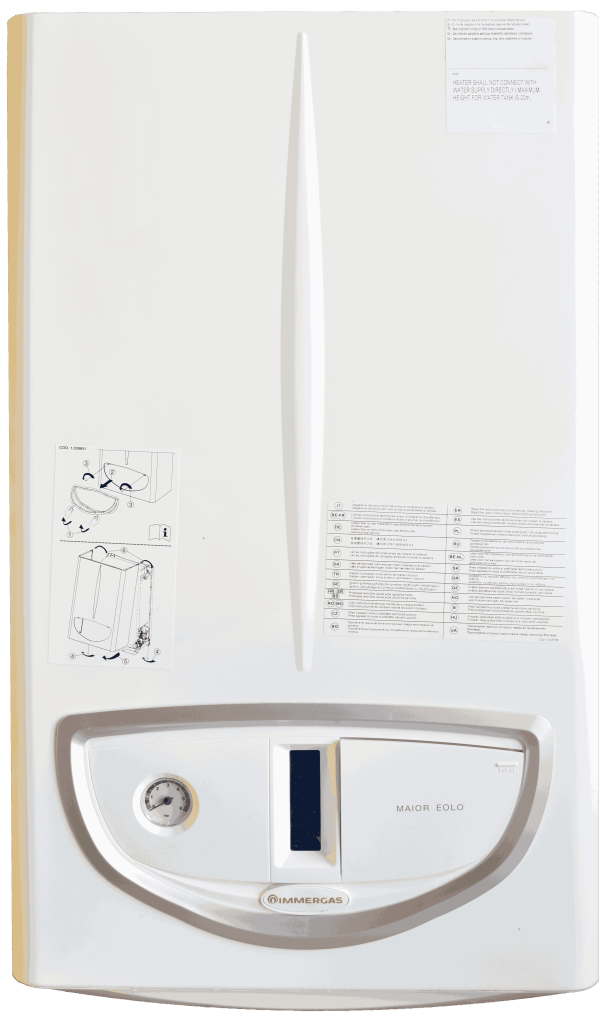

Caractéristiques générales :
-Design iltalien
-Affichage numérique
-Echangeur de chaleur bithermique pour le chauffage et l’ECS
-By-pass ajustable
-Allumage et modulation électronique
-Combinable avec les appareils de thermorégulation climatiques
-Protection anti-gel -5°C standard (-15°C en option pour EOLO STAR)
-Kit de raccordement en option
Caractéristiques générales :
Type de chambre de combustion : fermée
Puissance calorifique nominale : 32 Kw
Poids total de l’appareil : 42,4 kg
Consommation de gaz à puissance thermique nominale : 3,62 m3/h
Débit D.H.W. pour service continu (∆T=30 °C) : 16.1 l/min
Écran LCD : oui
Dimensions (H, W, D) : 781/440/340
Régler la température de chauffage : °C 35-85
Régler la température de l’eau sanitaire : °C 30-60
Circuit de chauffage central pression max : 10
Connexion électrique : V/Hz 230-50
Thermostat d’ambiance : 3.012287 *
Caractéristiques générales :
-Système Aqua Celeris breveté
-Combinable avec sonde externe
-Indice de protectionIPX5D
-Double sonde de contrôle de température
-Obturateur de fumées sur la bride d’évacuation
-Double échangeur de chaleur
-Kit de raccordement hydraulique en option
Caracteristiques Technico-Fonctionelles :
Gas burner compliant with European standard EN676. Singlestage operation.
Regulating combustion air and blastpipe.
Combustion air intake with throttle damper. Manual adjusting of the air flow rate.
Fully closing air damper on shutdown to avoid loss of heat through the chimney.
Maintenance facilitated by the possibility of removing the combustion head without having to remove the burner from the boiler.
Sliding boiler coupling flange to adapt the blastpipe to the various types of boilers.
CE version gas train is complete with operation and safety valve with electromagnetic drive, minimum pressure switch, pressure
regulator and gas filter.
Possibility to choose gas train with valve tightness control.
Fail proof connectors for burner/gas train connection
Gas train exit: high.
Soundproof plastic protective cover.
Flame detection by ionisation electrode with connector for micro amp meter.
7pole socket for burner electric and thermostatic supply
Caracteristiques Technico-Fonctionelles :
-Brûleur à gaz homologué CE selon la norme européenne EN676. Fonctionnement à une allure.
-Brûleur à faibles émissions de NOx et CO selon la réglementation européenne EN676 : classe 2.
-Réglage de l’air comburant et de la tête de combustion.
-Prise d’air comburant avec clapet à papillon. Réglage du débit d’air manuel.
-Dispositif de fermeture du volet d’air à l’arrêt pour éviter les dispersions de chaleur dans la cheminée.
-Entretien facilité grâce à la possibilité d’extraire le groupe de mélange sans démonter le brûleur de la chaudière.
-Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur.
-Rampe gaz en version CE composée d’une vanne de fonctionnement et de sécurité à actionnement électromagnétique, d’un pressostat de pression minimale, d’un régulateur de pression et d’un filtre à gaz.
-Possibilité d’ajouter au brûleur un kit pour le contrôle de l’étanchéité des vannes.
-Connexion à la rampe gaz au moyen de connecteurs à épreuve d’erreur.
-Sortie de la rampe gaz : par le haut.
-Couvercle de protection en matière plastique insonorisante.
-Contrôle de la présence de flamme par électrode d’ionisation avec prédisposition au raccordement
-microampèremètre.
-Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.

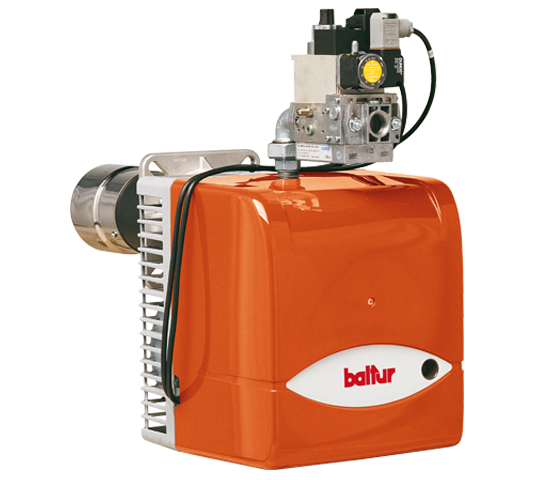

Caracteristiques Technico-Fonctionelles :
Fonctionnement à une allure (on/off).
Adapté au fonctionnement avec n’importe quel type de foyer.
Mélange air-gaz à la tête de combustion.
Possibilité d’obtenir d’excellentes valeurs de combustion au moyen du réglage de l’air comburant et de la tête de combustion.
Tête de combustion à recirculation des gaz d’échappement qui permet d’atteindre un niveau d’émissions polluantes très faible,
notamment les oxydes d’azote (NOx) (classe II pour BTG 15 et classe III pour BTG 20 selon la réglementation EN676).
Entretien facilité par la possibilité d’enlever le groupe de mélange sans démonter le brûleur de la chaudière.
Réglage manuel du débit d’air.
Possibilité d’équiper la rampe d’un contrôle des vannes d’étanchéité.
Doté d’1 connecteur à 7 pôles, 1 bride et 1 garniture isolante pour la fixation à la chaudière.
Caracteristiques Technico-Fonctionelles :
-Fonctionnement à une allure (on/off).
-Adapté au fonctionnement avec n’importe quel type de foyer.
-Mélange air-gaz à la tête de combustion.
-Possibilité d’obtenir d’excellentes valeurs de combustion au moyen du réglage de l’air comburant et de la tête de combustion.
-Tête de combustion à recirculation des gaz d’échappement qui permet d’atteindre un niveau d’émissions polluantes très faible, notamment les oxydes d’azote (NOx) (classe II pour BTG 15 et classe III pour BTG 20 selon la réglementation EN676).
-Entretien facilité par la possibilité d’enlever le groupe de mélange sans démonter le brûleur de la chaudière.
-Réglage manuel du débit d’air.
-Possibilité d’équiper la rampe d’un contrôle des vannes d’étanchéité.
-Doté d’1 connecteur à 7 pôles, 1 bride et 1 garniture isolante pour la fixation à la chaudière
Caracteristiques Technico-Fonctionelles :
-Fonctionnement à une allure (on/off).
-Adapté au fonctionnement avec n’importe quel type de foyer.
-Mélange air-gaz à la tête de combustion.
-Possibilité d’obtenir d’excellentes valeurs de combustion au moyen du réglage de l’air comburant et de la tête de combustion.
-Tête de combustion à recirculation des gaz d’échappement qui permet d’atteindre un niveau d’émissions polluantes très faible, notamment les oxydes d’azote (NOx) (classe II pour BTG 15 et classe III pour BTG 20 selon la réglementation EN676).
-Entretien facilité par la possibilité d’enlever le groupe de mélange sans démonter le brûleur de la chaudière.
-Réglage man-uel du débt d’air.
-Possibilité d’équiper la rampe d’un contrôle des vannes d’étanchéité.
-Doté d’1 connecteur à 7 pôles, 1 bride et 1 garniture isolante pour la fixation à la chaudière.
Caracteristiques Technico-Fonctionelles :
-Brûleurs à gaz à faibles émissions de NOx et CO selon la « Classe III» de la réglementation européenne EN676.
-Fonctionnement à une allure (on/off).
-Adapté au fonctionnement avec tous types de foyers, selon la norme EN303.
-Rendement de ventilation élevé, faibles absorptions électrique, faible niveau de bruit.
-Mélange air-gaz à la tête de combustion.
-Tête de combustion à recirculation des gaz brûlés permettant d’atteindre de très faibles émissions polluantes, avec une attention particulière aux oxydes d’azote (NOx).
-Entretien facilité par la possibilité d’enlever le groupe de mélange sans démonter le brûleur de la chaudière.
-Réglage du débit d’air avec clapet à réglage manuel.
-Réglage du gaz par vanne de fonctionnement à deux allures à actionnement électromagnétique.
-Possibilité de compléter el brûleur par un contrôle d’étanchéité vannes.
-Doté d’1 connecteur à 7 pôles, 1 bride et 1 garniture isolante pour la fixation à la chaudière.

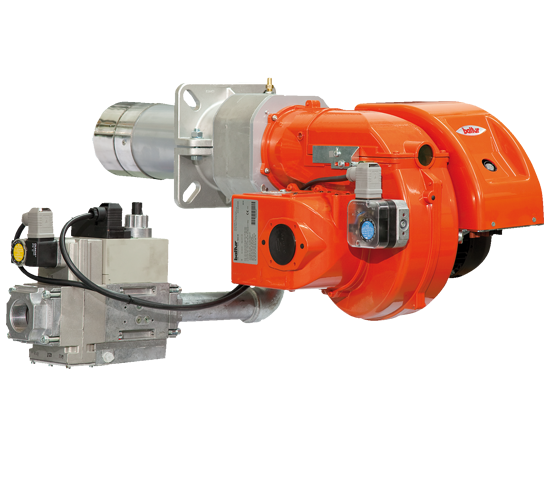

Caracteristiques Technico-Fonctionelles :
-Brûleur à gaz homologué CE selon la norme européenne EN676. Fonctionnement à deux allures.
-Brûleur à faibles émissions de NOx et CO selon la réglementation européenne EN676 : classe 3.
-Réglage de l’air comburant et de la tête de combustion.
-Prise d’air comburant avec clapet à papillon. Réglage du débit d’air avec servomoteur électrique.
-Dispositif de fermeture du volet d’air à l’arrêt pour éviter les dispersions de chaleur dans la cheminée.
-Entretien facilité grâce à la possibilité d’extraire le groupe de mélange sans démonter le brûleur de la chaudière.
-Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur.
-Rampe gaz en version CE composée d’une vanne de fonctionnement et de sécurité à actionnement électromagnétique, d’un pressostat de pression minimale, d’un régulateur de pression et d’un filtre à gaz.
-Possibilité d’ajouter au brûleur un kit pour le contrôle de l’étanchéité des vannes.
-Connexion à la rampe gaz au moyen de connecteurs à épreuve d’erreur.
-Sortie de la rampe gaz : par le haut/par le bas.
-Contrôle de la présence de flamme par électrode d’ionisation avec prédisposition au raccordement microampèremètre.
-Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
-Prise à 4 pôles pour la commande de la deuxième allure de fonctionnement.
-Installation électrique avec degré de protection lP44.

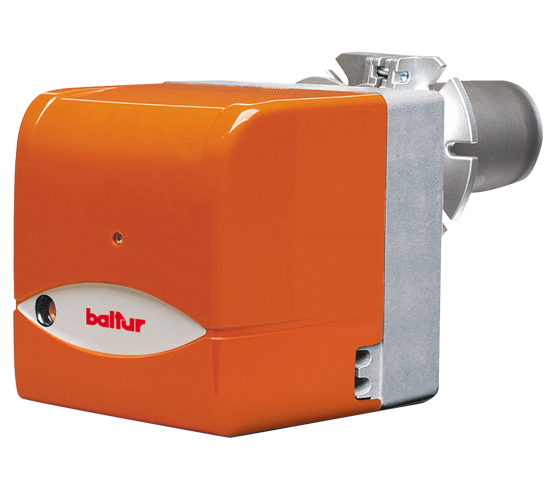

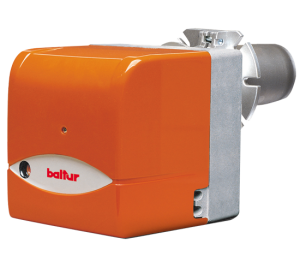

Caracteristiques Technico-Fonctionelles :
– Brûleur à mazout
– Fonctionnement à une allure (on/off)
– Adapté a fonctionnemnt avec n’importe quel type de foyer.
– Pulvérisation mécanique à haute pression du combustible par le gicleur.
– Possibilité d’obtenir d’excellentes valeurs de combustion au moyen du réglage de l’air comburant et de la tête de combustion.
– Entretien facilité par la possibilité d’enlever le groupe de pulvérisation sans démonter le brûleur de la chaudière.
– Réglage manuel du débit d’air.
– Doté d’1 connecteur à 7 pôles, 1 bride et 1 garniture isolante pour la fixation à la chaudière, 2 tuyaux flexibles, 1 filtre de ligne et 1 gicleur.
Caracteristiques Technico-Fonctionelles :
– Brûleur à mazout , Fonctionnement à une allure
– Réglage de l’air comburant et de la tête de combustion.
– Prise d’air comburant avec clapet à papillon. Réglage du débit d’air manuel.
– Dispositif de fermeture du volet d’air à l’arrêt pour éviter les dispersions de chaleur dans la
cheminée.
– Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le
brûleur de la chaudière.
– Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents
types de générateurs de chaleur.
– Couvercle de protection en matière plastique insonorisante.
– Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la
pression et de vannes d’interception.
– Contrôle de la présence de flamme par photorésistance.
– Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
Caracteristiques Technico-Fonctionelles :

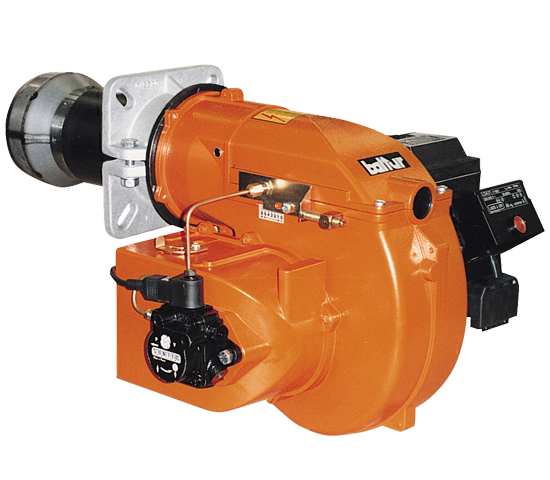

– Brûleur à fioul. Fonctionnement à une allure
-Réglage de l’air comburant et de la tête de combustion.
-Prise d’air comburant avec clapet à papillon. Réglage du débit d’air manuel.
-Dispositif de fermeture du volet d’air à l’arrêt pour éviter les dispersions de chaleur dans la
cheminée.
-Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le
brûleur de la chaudière.
-Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents
types de générateurs de chaleur.
-Dispositif en matériau phonoabsorbant pour réduire le bruit de la ventilation.
-Couvercle de protection en matière plastique insonorisante.
-Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la
pression et de vannes d’interception.
-Contrôle de la présence de flamme par photorésistance.
-Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
Caracteristiques Technico-Fonctionelles :
-Brûleur à fioul. Fonctionnement à une allure
-Réglage de l’air comburant et de la tête de combustion.
-Prise d’air comburant avec clapet à papillon. Réglage du débit d’air manuel.
-Dispositif de fermeture du volet d’air à l’arrêt pour éviter les dispersions de chaleur dans la
cheminée.
-Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le
brûleur de la chaudière.
-Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents
types de générateurs de chaleur.
-Dispositif en matériau phonoabsorbant pour réduire le bruit de la ventilation.
-Couvercle de protection en matière plastique insonorisante.
-Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la
pression et de vannes d’interception.
-Contrôle de la présence de flamme par photorésistance.
-Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
Caracteristiques Technico-Fonctionelles :
-Brûleur à fioul. Fonctionnement à une allure
-Réglage de l’air comburant et de la tête de combustion.
-Prise d’air comburant avec clapet à papillon. Réglage du débit d’air manuel.
-Dispositif de fermeture du volet d’air à l’arrêt pour éviter les dispersions de chaleur dans la
cheminée.
-Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le
brûleur de la chaudière.
-Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents
types de générateurs de chaleur.
-Dispositif en matériau phonoabsorbant pour réduire le bruit de la ventilation.
-Couvercle de protection en matière plastique insonorisante.
-Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la
pression et de vannes d’interception.
-Contrôle de la présence de flamme par photorésistance.
-Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.

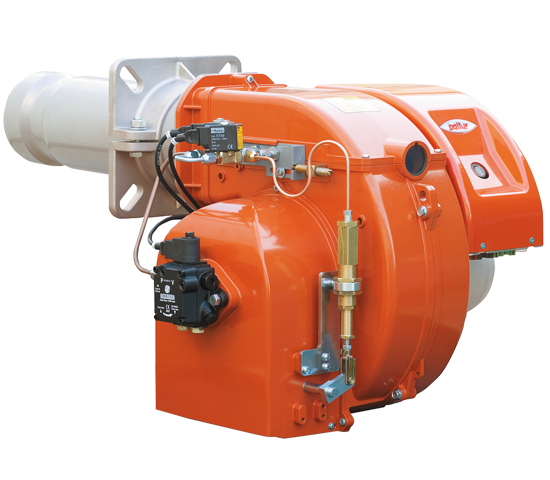

Caracteristiques Technico-Fonctionelles :
Brûleur à fioul. Fonctionnement à une allures
Brûleur à faibles émissions de NOx et CO selon la réglementation européenne EN267 : classe 2 Réglage de la tête de combustion. Prise d’air comburant avec clapet à papillon. Réglage du débit de l’air: manuelle Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le brûleur de la chaudière. Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur. Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la pression, de vannes d’interception et d’une vanne de sécurité. Contrôle de la présence de flamme par photorésistance.
Caracteristiques Technico-Fonctionelles :
Brûleur à fioul. Fonctionnement à une allures
Brûleur à faibles émissions de NOx et CO selon la réglementation européenne EN267 : classe 2
Réglage de la tête de combustion.
Prise d’air comburant avec clapet à papillon. Réglage du débit de l’air: manuelle
Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le brûleur de la chaudière.
Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur.
Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la pression, de vannes d’interception et
d’une vanne de sécurité.
Contrôle de la présence de flamme par photorésistance.

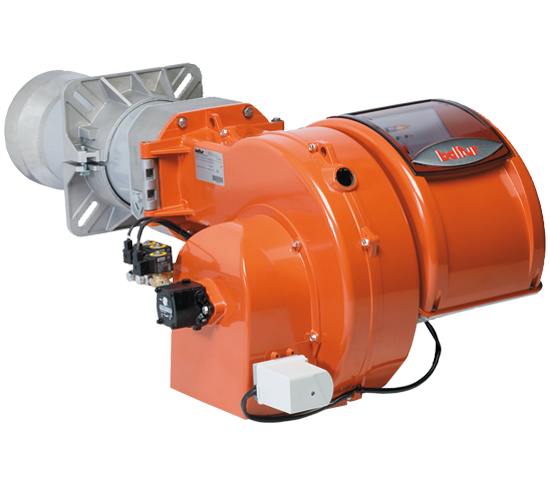

Caracteristiques Technico-Fonctionelles :
Brûleur à fioul. Fonctionnement à deux allures
Brûleur à faibles émissions de NOx et CO selon la réglementation
européenne EN267 : classe 2 Réglage de l’air comburant et de la tête de combustion.
Prise d’air comburant avec clapet à papillon. Réglage du débit de l’air à l’aide d’un vérin hydraulique.
Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le
brûleur de la chaudière.
Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents
types de générateurs de chaleur.
Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de
la pression, de vannes d’interception et d’une vanne de sécurité.
Contrôle de la présence de flamme par photorésistance.
Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
Prise à 4 pôles pour la commande de la deuxième allure de fonctionnement.
Caracteristiques Technico-Fonctionelles :
Brûleur à fioul. Fonctionnement à deux allures
Brûleur à faibles émissions de NOx et CO selon la réglementation
européenne EN267 : classe 2 Réglage de l’air comburant et de la
tête de combustion.
Prise d’air comburant avec clapet à papillon. Réglage du débit de l’air à l’aide d’un vérin
hydraulique.
Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le
brûleur de la chaudière.
Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents
types de générateurs de chaleur.
Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de
la pression, de vannes d’interception et d’une vanne de sécurité.
Contrôle de la présence de flamme par photorésistance.
Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
Prise à 4 pôles pour la commande de la deuxième allure de fonctionnement.
Caracteristiques Technico-Fonctionelles :
Brûleur à fioul. Fonctionnement à deux allures
Brûleur à faibles émissions de NOx et CO selon la réglementation
européenne EN267 : classe 2 Réglage de l’air comburant et de la tête de combustion.
Prise d’air comburant avec clapet à papillon. Réglage du débit de l’air à l’aide d’un vérin hydraulique
Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le brûleur de la chaudière.
Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur.
Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la
pression, de vannes d’interception et d’une vanne de sécurité.
Contrôle de la présence de flamme par photorésistance.
Tableau de commande avec synoptique de fonctionnement à témoins lumineux.
Tableau électrique en alliage léger d’aluminium moulé sous pression avec indice de protection IP55.
Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
Prise à 4 pôles pour la commande de la deuxième allure de fonctionnement.
Caracteristiques Technico-Fonctionelles :
Brûleurs au fioul.
Fonctionnement à deux allures de puissance (flamme haute/basse).
Adapté au fonctionnement avec n’importe quel type de foyer.
Rendement de ventilation élevé, faibles absorptions électrique, faible niveau de bruit.
Pulvérisation mécanique à haute pression du combustible par le gicleur.
Excellentes valeurs de combustion grâce au réglage de l’air comburant et de la tête de combustion.
Tête de combustion à recirculation partielle des gaz d’échappement qui permet d’atteindre un faible niveau d’émisions polluantes
de NOx. (classe II de la réglementation européenne EN267).
TBL 45 – 60 P
Entretien facilité par la possibilité d’enlever le groupe de pulvérisation sans démonter le brûleur de la chaudière.
Réglage du débit d’air pour la première et la deuxième allure par vérin hydraulique.
Équipé d’un connecteur à 4 et à 7 pôles, 1 bride et 1 joint isolant pour la fixation à la chaudière, 2 tuyaux flexibles et 2 gicleur.
TBL 85 – 105 – 130 – 160 – 210 P
Entretien facilité grâce à la charnière à ouverture ambidextre qui permet d’enlever le groupe de pulvérisation sans démonter le brûleur de la chaudière.
Tableau de distribution en alliage léger d’aluminium moulé sous pression prévu avec raccord par prises à 4 et 7 pôles.
Installation électrique avec degré de protection IP55.
Pour la version DACA, dispositif de fermeture du clapet d’air à l’arrêt pour éviter les dispersions de chaleur dans la cheminée.
Équipé d’1 bride et d’1 joint isolant pour la fixation à la chaudière, 2 tuyaux flexibles, 1 filtre de ligne, 2 gicleurs, 1 connecteur à quatre pôles et 1 autre à sept pôles.
Caracteristiques Technico-Fonctionelles :
Brûleur à fioul. Fonctionnement à deux allures
Brûleur à faibles émissions de NOx et CO selon la réglementation
européenne EN267 : classe 2 Réglage de l’air comburant et de la tête de combustion.
Prise d’air comburant avec clapet à papillon. Réglage du débit de l’air à l’aide d’un vérin hydraulique.
Entrée d’air comburant conçue pour obtenir une linéarité optimale de l’ouverture du clapet d’air.
Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le brûleur de la chaudière.
Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur.
Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la
pression, de vannes d’interception et d’une vanne de sécurité.
Contrôle de la présence de flamme par photorésistance.
Tableau de commande avec synoptique de fonctionnement à témoins lumineux.
Tableau électrique en alliage léger d’aluminium moulé sous pression avec indice de protection IP55.
Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
Prise à 4 pôles pour la commande de la deuxième allure de fonctionnement.
Caracteristiques Technico-Fonctionelles :
Brûleur à fioul. Fonctionnement à deux allures
Brûleur à faibles émissions de NOx et CO selon la réglementation
européenne EN267 : classe 2 Réglage de l’air comburant et de la tête de combustion.
Prise d’air comburant avec clapet à papillon. Réglage du débit d’air avec servomoteur électrique.
Entrée d’air comburant conçue pour obtenir une linéarité optimale de l’ouverture du clapet d’air.
Dispositif de fermeture du volet d’air à l’arrêt pour éviter les dispersions de chaleur dans la cheminée.
Entretien facilité grâce à la possibilité d’enlever le groupe de pulvérisation sans démonter le brûleur de la chaudière.
Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur.
Dispositif en matériau phonoabsorbant pour réduire le bruit de la ventilation.
Circuit d’alimentation du combustible composé d’une pompe à engrenages avec réglage de la
pression, de vannes d’interception et d’une vanne de sécurité.
Contrôle de la présence de flamme par photorésistance.
Tableau de commande avec synoptique de fonctionnement à témoins lumineux.
Tableau électrique en alliage léger d’aluminium moulé sous pression avec indice de protection IP55.
Prise à 7 pôles pour l’alimentation électrique et thermostatique du brûleur.
Prise à 4 pôles pour la commande de la deuxième allure de fonctionnement.
Installation électrique avec degré de protection lP44.

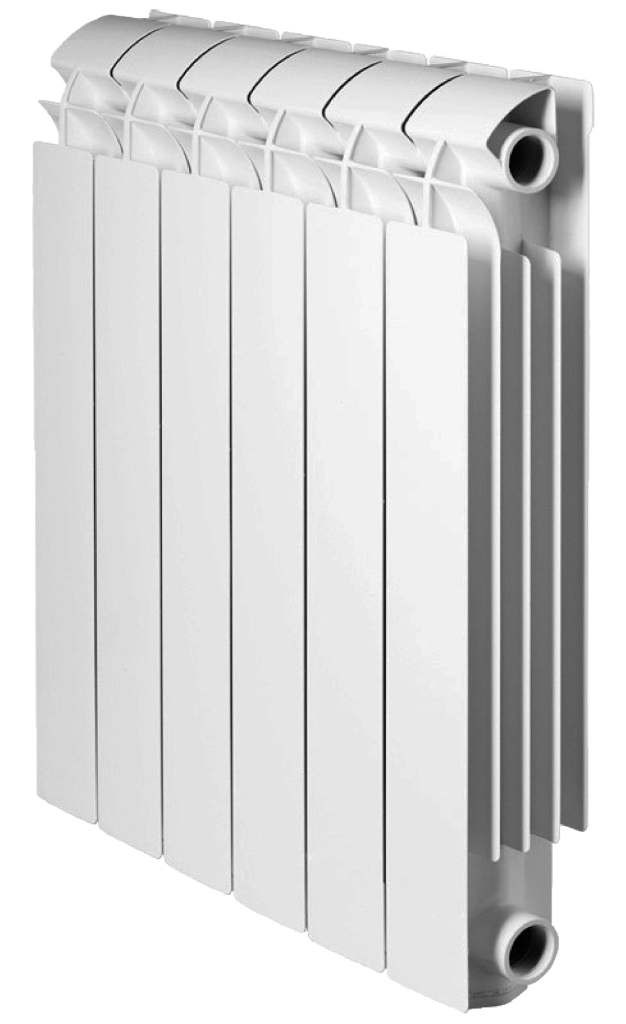

Caractéristiques générales :
- Type : Radiateur en aluminium
- Couleur : Blanc
- Hauteur : 680 mm
- Largeur : 85 mm
- Longeur : 80 mm
- La distance centrale : 600 mm
- Poids : 1.27 kg/élement
- Puissance calorique : 145 Watts
- Normes UNI EN 442-2

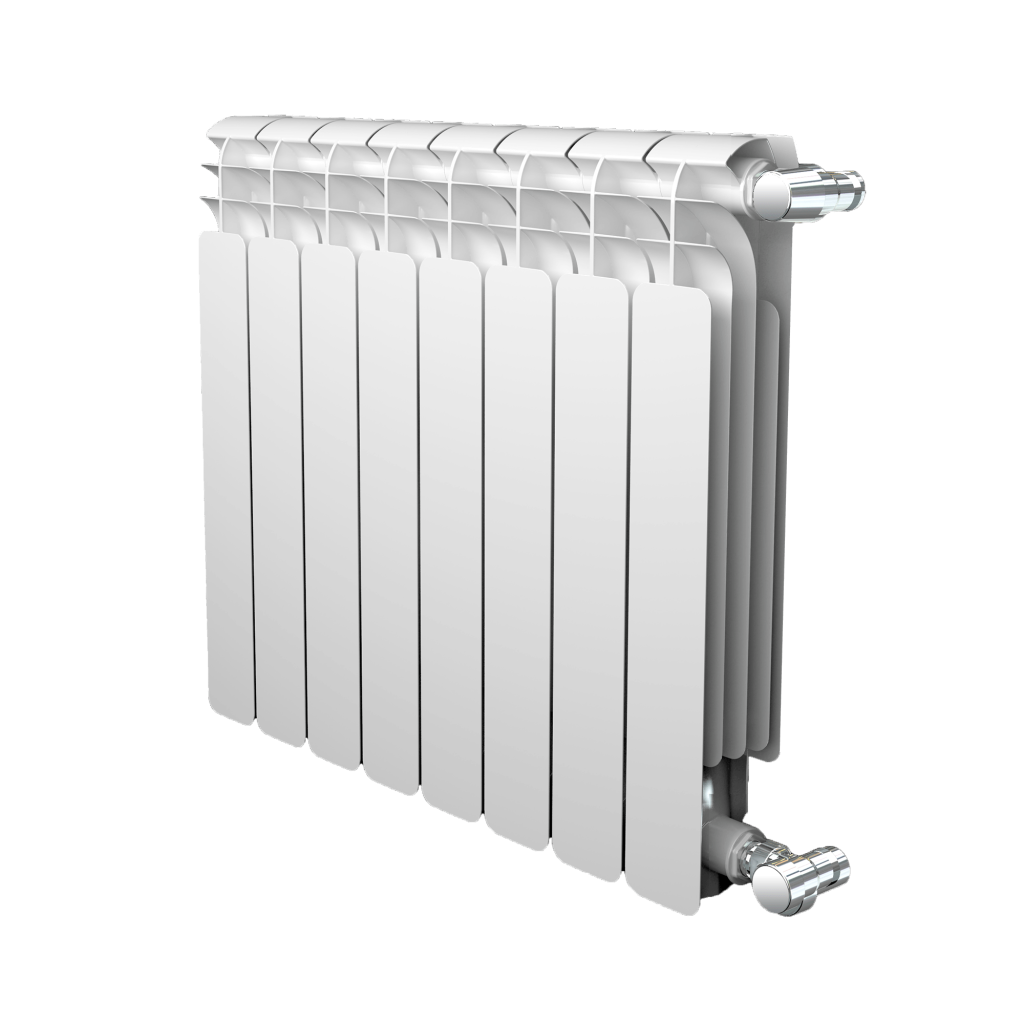

Caractéristiques générales :
- Type : Radiateur en aluminium
- Couleur : Blanc
- Hauteur : 427-877 mm
- Largeur : 95 mm
- Longeur : 80 mm
- La distance centrale : 350-800 mm
- Poids : 0.99-1.85 kg/élement
- Puissance calorique : 89-173 Watts
- Normes EN 442

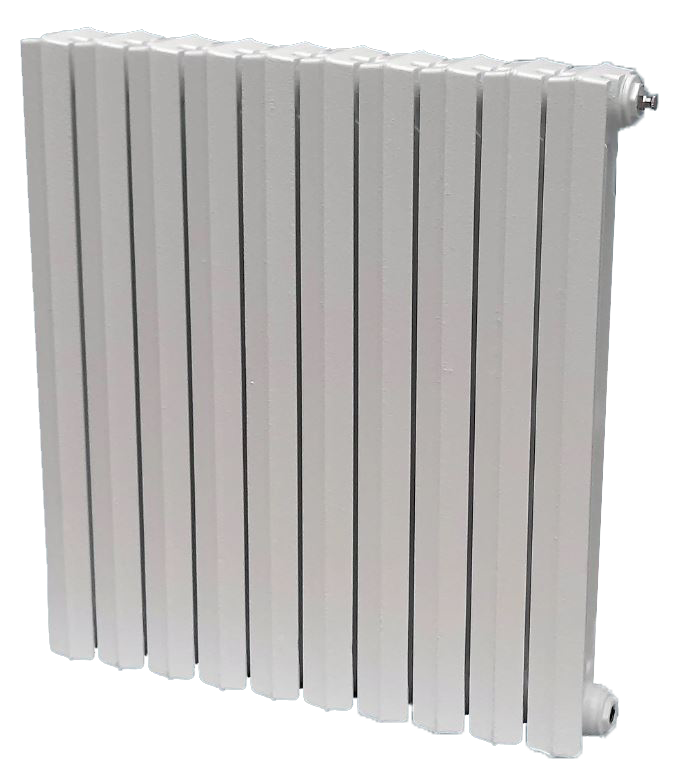

Caractéristiques générales :
- Couleur : Blanc
- Hauteur : 680 mm
- Largeur : 94 mm
- Longeur : 60 mm
- La distance centrale : 622 mm
- Poids : 5,9 kg
- Puissance calorique : 136 Watts
- Certification CE
- Normes EN 442-1:2016
